対応機種：
各社ＭＳＸ
富士通FM-7シリーズ(FM音源カード及びFM-77L2、FM77AVシリーズ)
シャープX68000
日本電気PC-8801mkIISR及び後継機種、PC-6001
大きな手用にボタン配置を変更

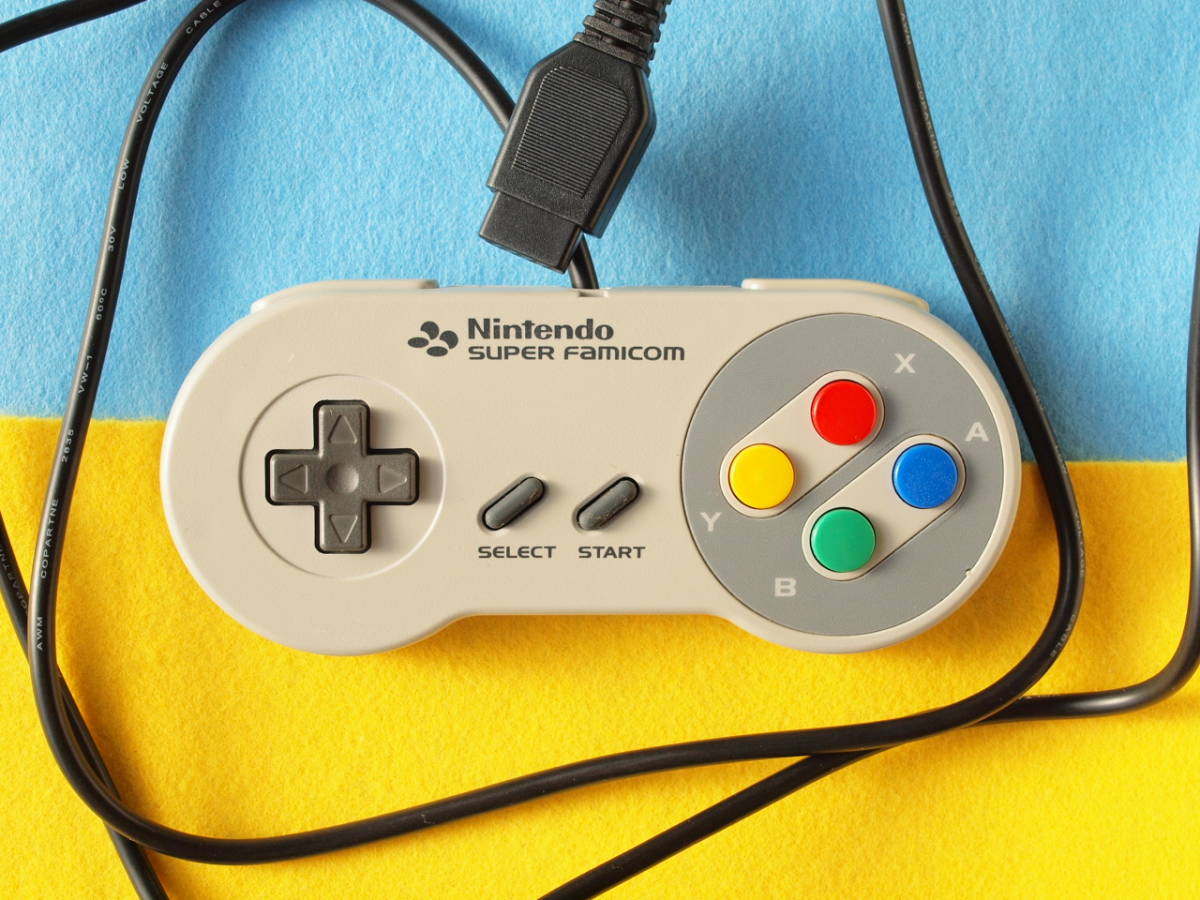

スーパーファミコンの純正コントローラに手を加え、

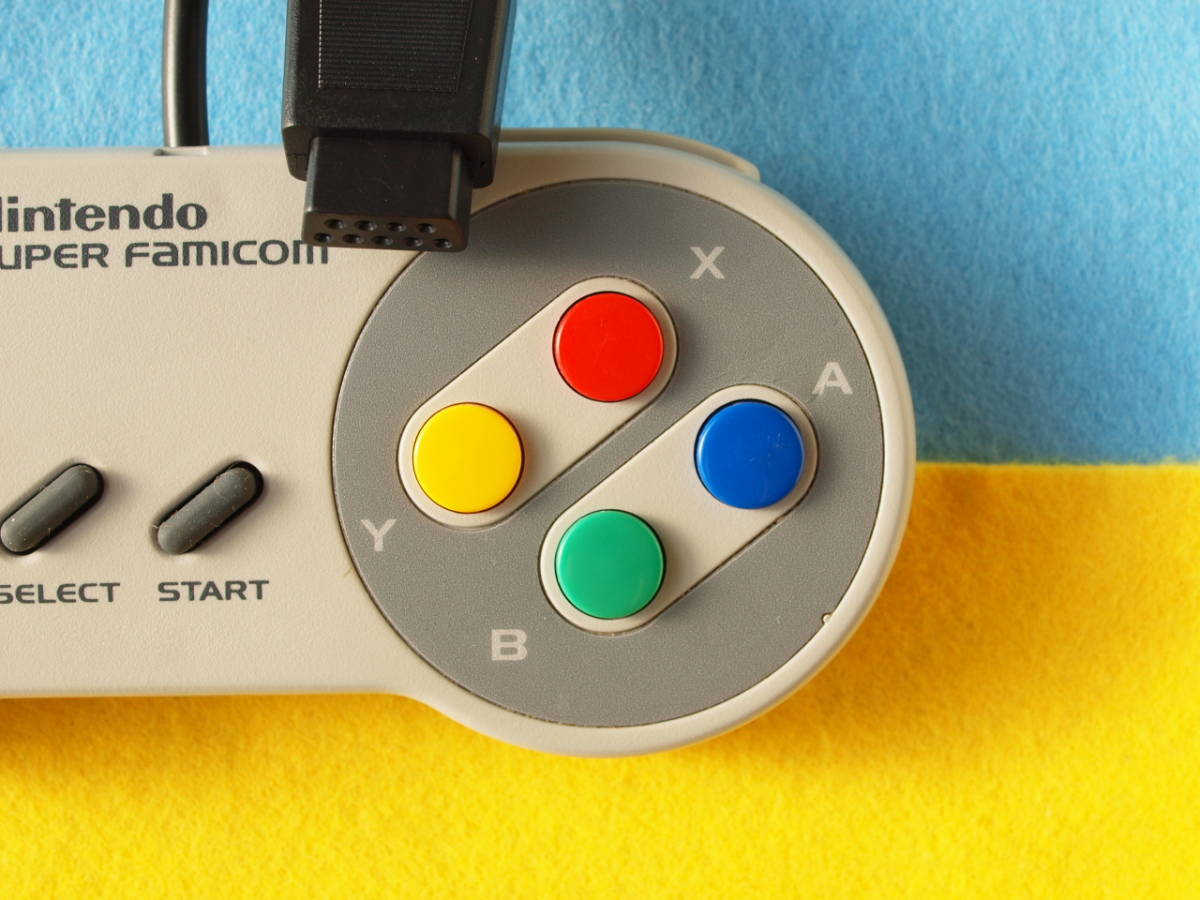

写真の黄色Ｂボタン赤Ａボタンで、親指を曲げること無く自然に押せるようにしました。
トリガーＴＲのＡを加えることで、指の移動無しにＢＡボタン操作が可能です。
スーパーファミコンではＢＹでファミコンのＡＢボタン相当の使い方もあるため、その配置にも対応。
(start select ＴL は配線せず使えません。)
緑Ａと青Ｂにて、逆配置にも使えます。
全ボタンのセンサーゴムを新品交換済みで、入力時の反応を高めて指への負担を軽減。ケースと十字キーとＬＲボタンを漂白剤に浸けて除菌し、溝の汚れも清掃済み。
所有する東芝ＭＸ－１０Ｄで実際ゲームをプレイし、センサーが触れるような弱い力でも反応することや、十字キーとケースとの摩擦音が無いことをも点検後発送しております。
ピン配置
ＭＳＸ仕様に基づき配線
５番ピンVCCの＋５Ｖは連射装置等無いため接続しない。
８番ピンCOMMONとして、ボタン類のGNDグラウントとして接続。
９番ピンＶＣＣのＧＮＤのため、接続せず。
１ ２ ３ ４５
上下左右なし
６７８ ９ 本体側D-sub９ピン
ＡＢ コモンなし
入札前に本体の点検をお願いします。
本体が壊れていますと当然のことながらコントローラ/パッドは動きません。
コネクターの脱着の繰り返しや、横方向の無理な力がかかったせいと思われる本体側９ピンコネクターの基板のハンダ亀裂の個体が結構あります。３０倍のルーペで確認できる程度の亀裂なのですか、導通不良の原因となります。力を加えたときだけ通電するものもありました。
それなので、入札前に所有される本体側のコネクターが正常であるか確認し、そのうえでの入札をお願いします。
確認方法の例
①正常に機能していたコントローラを接続し、各ボタンが反応するか確かめる。
そのときコネクターに上下左右に少し力を加えて反応に変化があれば、ハンダ亀裂等の接触不良が考えられます。
まず、お近くの電気店等での本体の修理をお勧めします。
②テスターを用意し、８番ピンにマイナスを当てつつ、１２３４ ５６のピンにプラスを当てて、それらのピンに＋５Ｖが来ているか確認する。無いところは異常です。
ピンの腐食で通電しない場合もありました。
ひどい場合は、紙やすりを小さくちぎってピンセットで挟み、ピン根元の表面をこすってみてください。細綿棒に接点復活材をつけて磨くのも、わずかながら効果はあります。
本品や、一般的な金属製のＤ-ｓｕｂコネクタは、その内部のコンタクトというメス側ピンが本体側の雄ピンの根元あたりで強く接触する形状なのですが、
パナソニックのよく見る黒いスライム型のパッドでは、本体のピンに対して先端から中央付近まで広く接触する形状でした。
つまり積極的に接触するところが異なっている場合もあるようです。
送料：落札者負担全国一律２１０円
発送：ゆうパケットポスト投函にて、翌日までに発送いたします。
発送連絡：ヤフオクシステム上の発送日時の通知をもちまして、発送の連絡とさせていただきます。
（2022年 10月 28日 15時 52分 追加）
訂正１２３４ ５６のピンにプラスを当てて、それらのピンに＋５Ｖが来ているか確認する。⇒１２３４６７
"
